Blinde verbinding zwart kunststof haakdeel+contradeel

Met deze zwarte blinde verbinding zet je een blind front vast: een front of paneel zonder scharnieren, dat niet open hoeft. De set bestaat uit twee zwarte kunststof delen. Het contradeel schroef je aan de kastwand, het haakdeel aan de achterkant van het front. Het haakdeel schuift in het contradeel, en zo hangt het front op zijn plaats zonder zichtbare schroeven aan de voorkant.

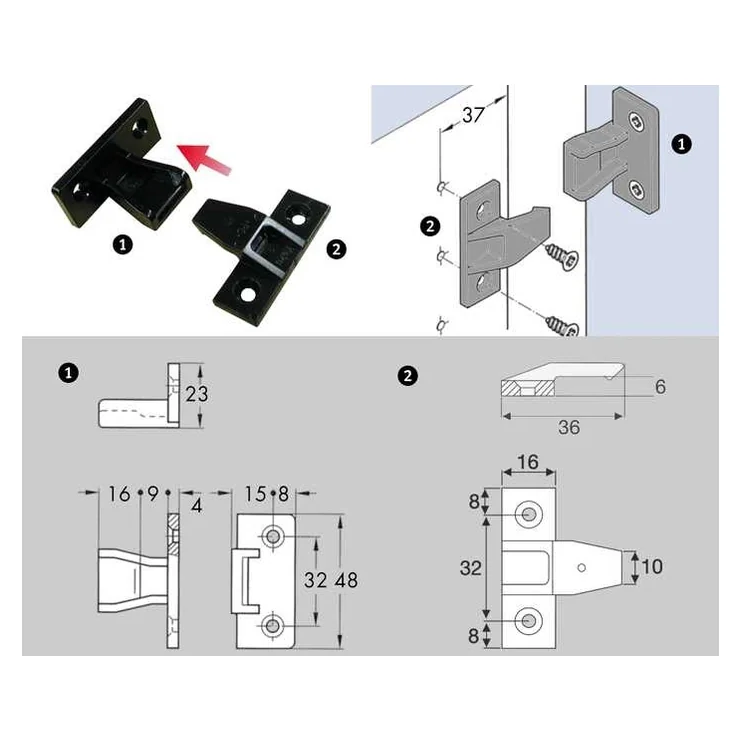

Volgens de montagetekening is het haakdeel 48 mm hoog, met twee schroefgaten op 32 mm afstand, en steekt het 23 mm uit. Het contradeel heeft ook gaten op 32 mm en is 36 mm lang. Op de tekening zit het contradeel met het hart 37 mm uit de voorkant van de kastwand.

Kenmerken

• Typeblinde verbinding voor een front
• Inhoudhaakdeel en contradeel
• Kleurzwart
• Materiaalkunststof
• Schroefgatenop 32 mm
• Plaatshart 37 mm uit de rand
• Verpakkingper set

Twee fronten boven elkaar koppel je met een deurverbinder of een deurdrevel. Meer verbindingen vind je in de categorie.

Montage

Schroef het contradeel aan de kastwand, met het hart 37 mm uit de rand, zoals op de tekening. Houd het front op zijn plaats en teken af waar het haakdeel moet komen. Schroef het haakdeel aan de achterkant van het front, met schroeven die korter zijn dan het front dik is. Hang het front erin en controleer of het recht zit.

Onderhoud

De verbinding heeft geen onderhoud nodig. Wil je het front weghalen, til het dan recht omhoog uit het contradeel, zodat het kunststof haakje niet breekt.
