Gasveer voor opklapdeur (zonder rem) bronskleurig 120 N

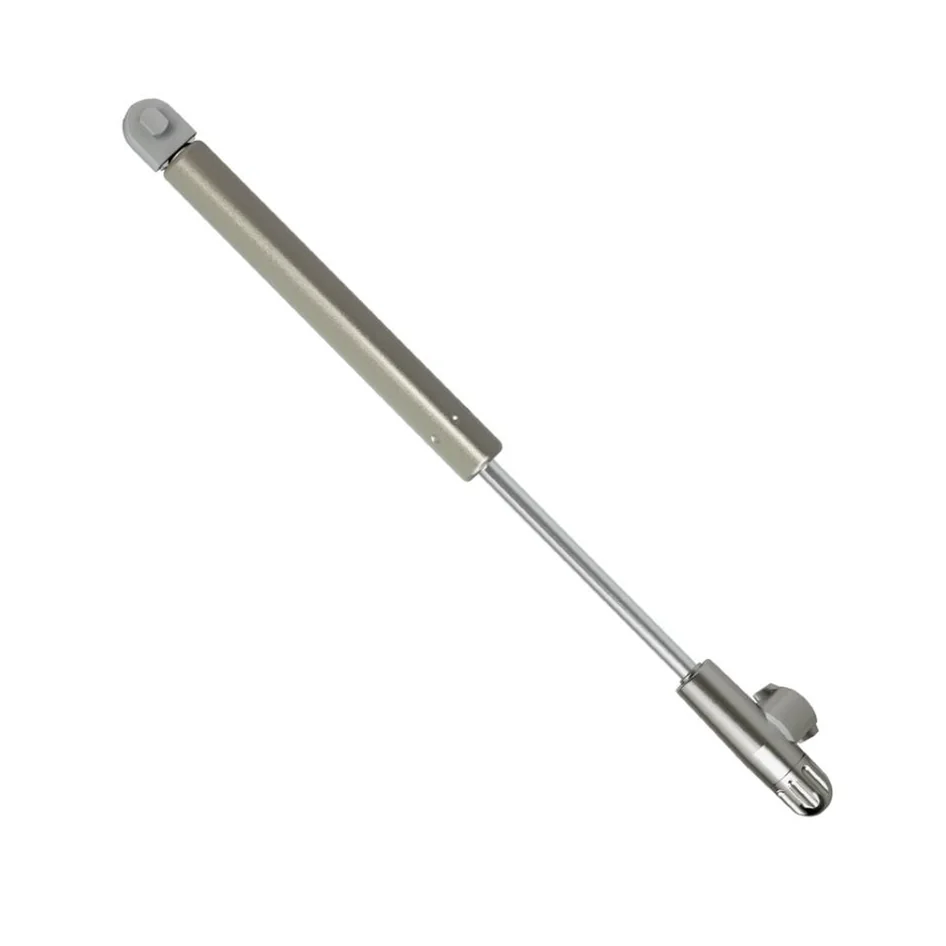

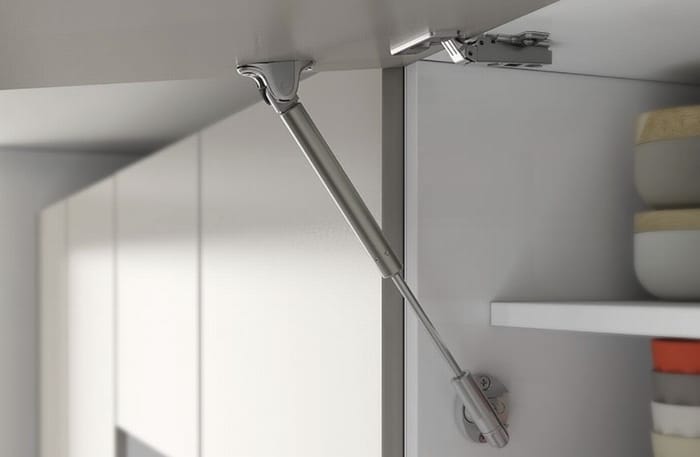

De klepgasveer van 120 N is een bronskleurige gasveer voor een opklapdeur: een klep die aan de bovenkant scharniert en naar boven opent. De veer duwt de klep omhoog en houdt hem open. Hij heeft geen rem, dus de klep sluit zonder demping. De bevestigingen voor de kastwand en de klep worden meegeleverd. De hoofdfoto toont de veer gemonteerd in een bovenkast.

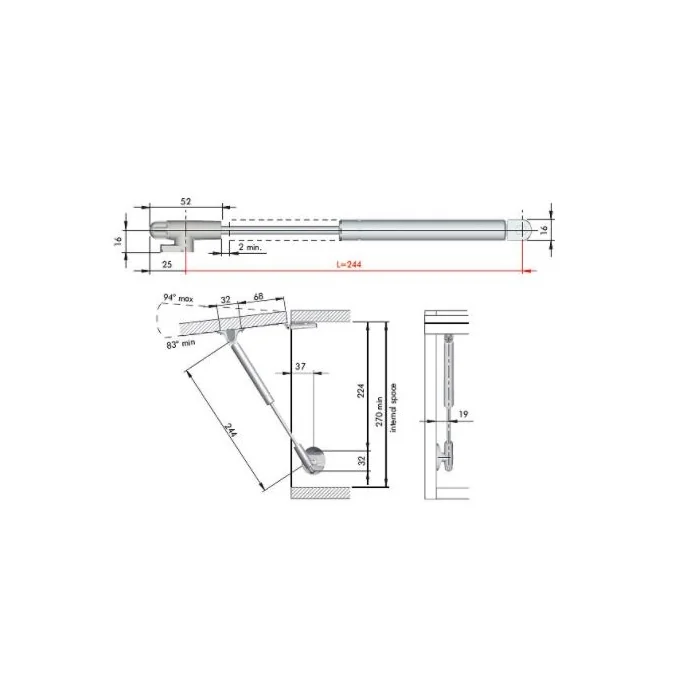

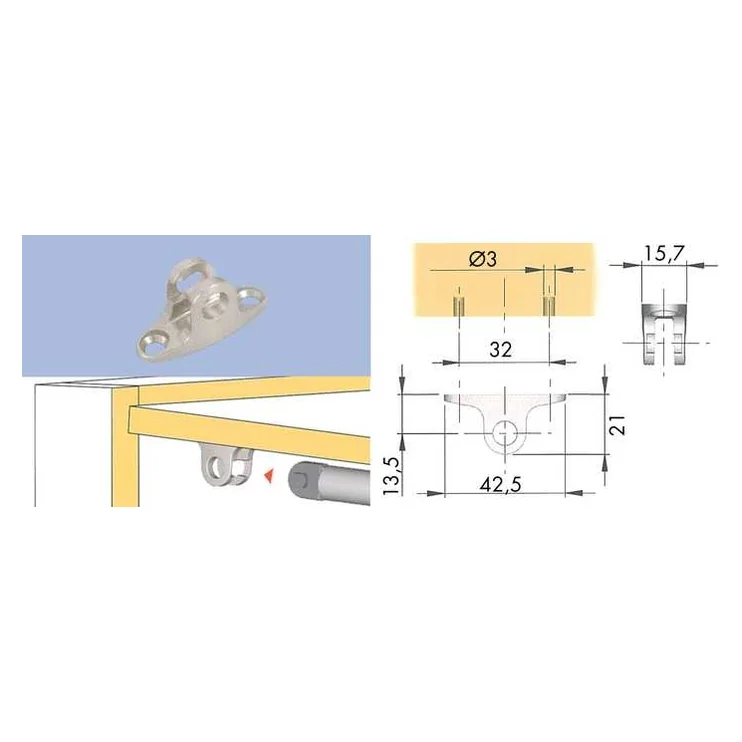

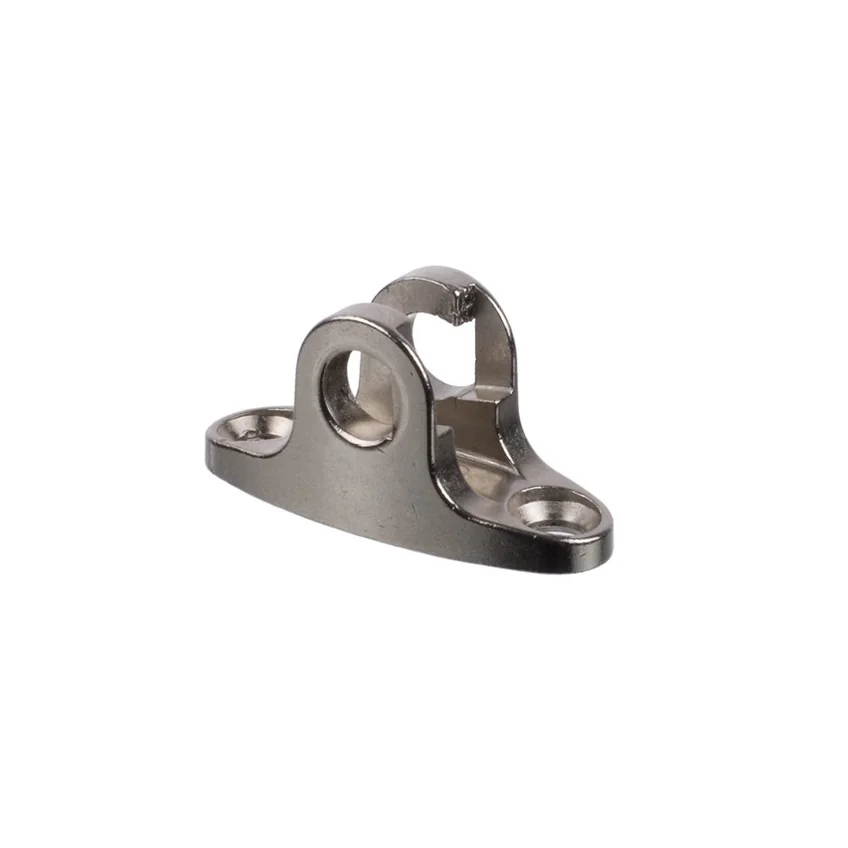

Volgens de maattekening is de veer 244 mm lang, gemeten tussen de bevestigingspunten. De klep opent tussen 83° en 94°. De kast moet aan de binnenkant minimaal 270 mm hoog zijn. Het beugeltje voor de klep heeft twee gaten van ø 3 mm op 32 mm afstand en is 42,5 mm breed.

Kenmerken

• Typegasveer voor opklapdeur, zonder rem
• Kracht120 N
• Kleurbronskleurig
• Lengte244 mm (L, maattekening)
• Openingshoek83° tot 94°
• Kasthoogte binnenmin. 270 mm
• Inhoudveer met bevestigingen
• Verpakkingper stuk

Een zilverkleurige veer van 120 N is de gasveer klep 120 N zilver. De klep hangt aan scharnieren, zoals het meubelscharnier 110° (clip).

Montage

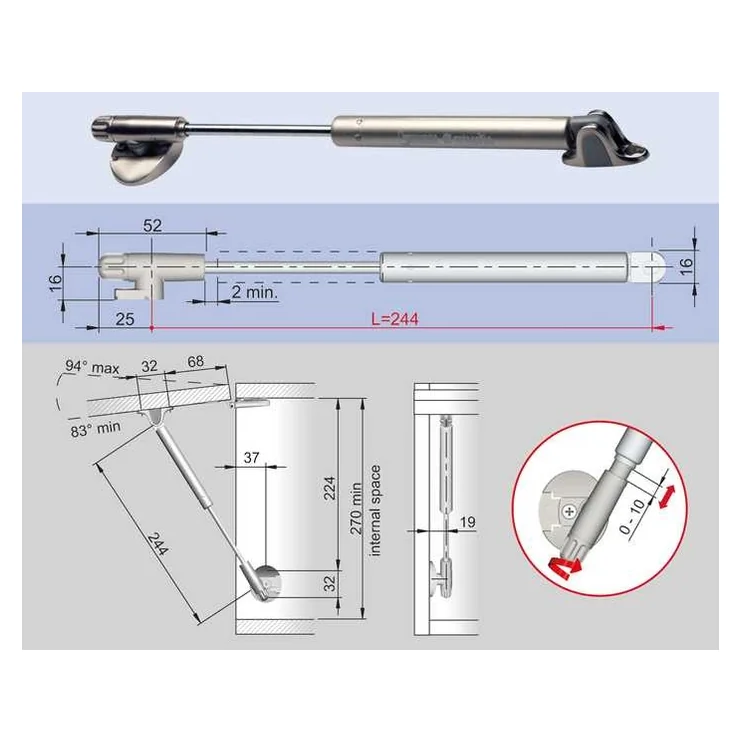

Zet de klep open en ondersteun hem. Schroef het beugeltje met de gaten op 32 mm aan de klep en de onderste houder aan de kastwand, op de maten van de tekening. Klik de veer op beide houders. Volgens het detail op de tekening kun je de onderste houder 0 tot 10 mm verstellen om de openingshoek bij te stellen.

Onderhoud

De veer staat onder druk: niet openen en niet verwarmen. Houd de zuigerstang vrij van krassen. Gaat de klep niet meer vanzelf open, dan is de veer leeg en vervang je hem.
