Hettich scharnier 110° ø 35mm compleet met grondplaat (clip)

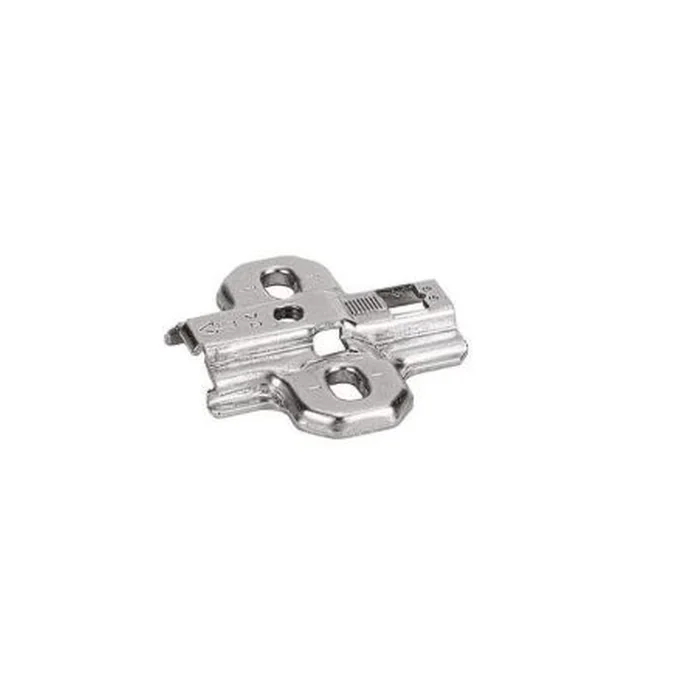

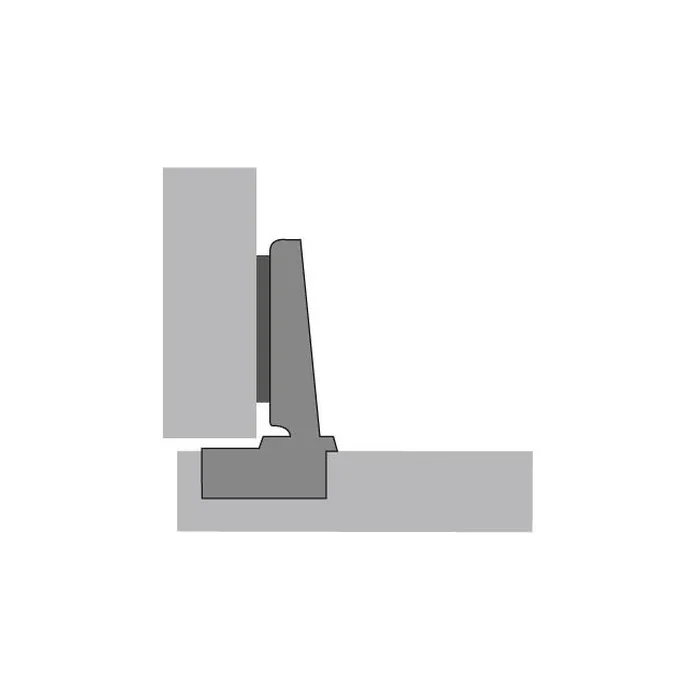

Het Hettich-scharnier van 110 graden is een kastscharnier voor een opliggende deur, die in gesloten stand over de kastzijde ligt. De deur gaat 110° open. Het scharnier is vernikkeld, heeft een pot van ø 35 mm en wordt compleet met kruisgrondplaat geleverd. Kenmerkend voor Hettich zijn de schroeven naast de pot: die zitten hart op hart 52 mm uit elkaar.

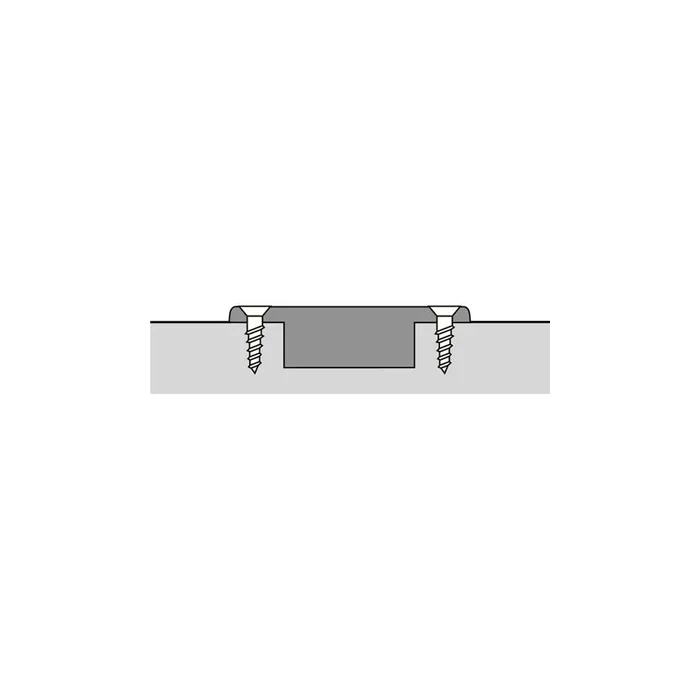

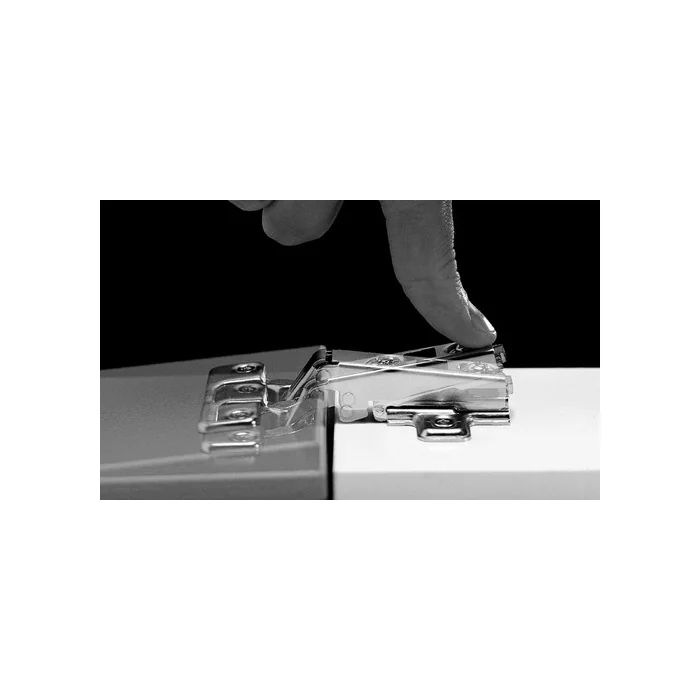

Door het clipsysteem is het scharnier snel en makkelijk uitneembaar. Je klikt het met één klik, zonder gereedschap, op de grondplaat; een van de foto’s laat dat zien. De grondplaat zelf schroef je met twee schroeven in de kastwand, zoals de doorsnedetekening toont.

Kenmerken

• MerkHettich
• Openingshoek110°
• Deurpositieopliggend
• Potboringø 35 mm

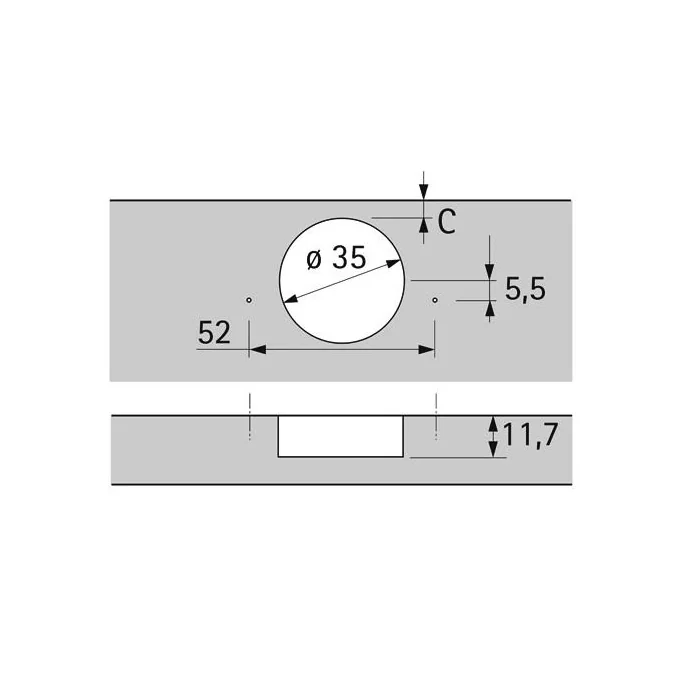

• Schroefgatenhart op hart 52 mm
• Bevestigingclipsysteem, met kruisgrondplaat
• Afwerkingvernikkeld
• Verpakkingper stuk

Voor een zachte sluiting is er de Hettich opzetdemper. Andere modellen vind je bij Hettich scharnieren.

Vervangen en afstellen

Maak het oude scharnier met een klik los van de grondplaat en schroef het uit de deur. Zet het scharnier in het bestaande potgat, schroef het vast en klik het op de grondplaat. Stel de deur daarna af met de stelschroeven, tot hij recht hangt en de voegen gelijk zijn. Uitleg daarover staat in de gids kastdeurtjes afstellen.

Onderhoud

Een scharnier vraagt weinig. Draai losse schroeven in deur en grondplaat op tijd aan, anders gaat de deur hangen en slijten de gaten. Gebruik op één deur scharnieren met dezelfde openingshoek. Veeg vet en stof weg met een vochtige doek en droog het scharnier na.
