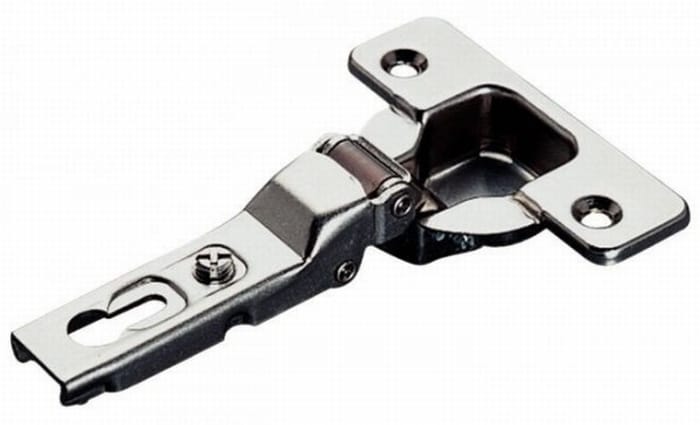

Meubelscharnier ø 35mm compleet met grondplaat (extra dun)

Dit scharnier van 35 mm is een extra dun meubelscharnier met een pot van ø 35 mm, compleet met grondplaat. Het is speciaal bedoeld voor een keukendeur voor een inbouwkoelkast met een zogenaamd sleepcontact. Bij zo’n koelkast is de keukendeur met een geleider aan de koelkastdeur gekoppeld en schuift hij mee bij het openen. De ruimte tussen beide deuren is klein, daarom is een plat scharnier nodig. De openingshoek is 94°.

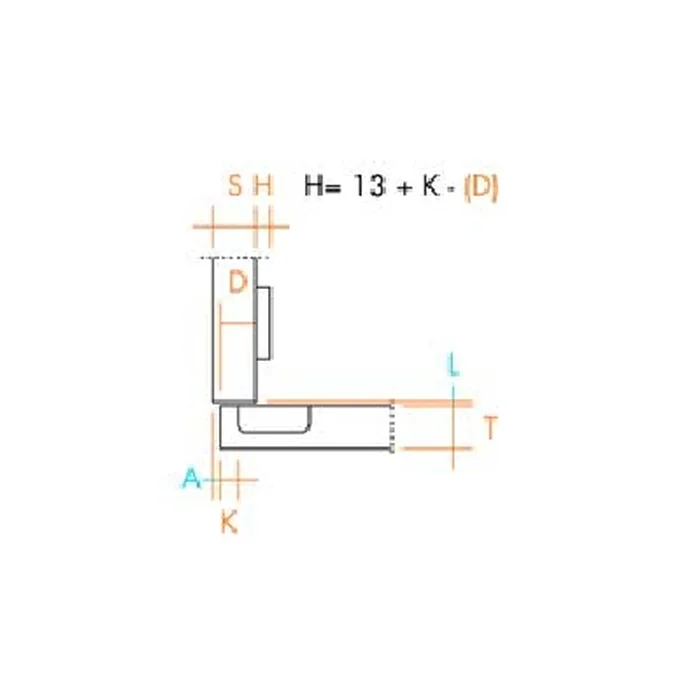

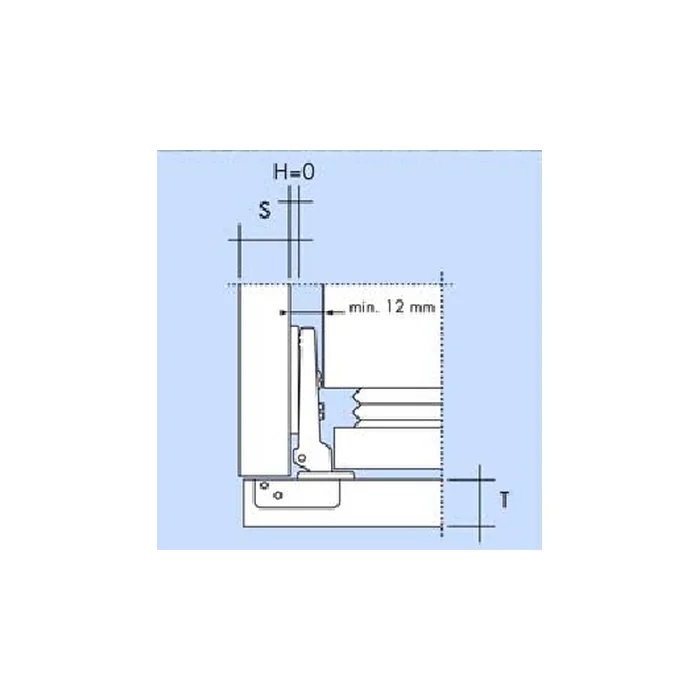

Een gewoon keukenscharnier is voor een koelkastdeur met sleepcontact vaak te dik: de deur komt dan niet goed dicht of de koelkastdeur trekt scheef. Met dit extra dunne scharnier blijft er genoeg ruimte. De tekeningen bij de afbeeldingen tonen inliggende montage vanaf 12 mm (H = 0) en halfopliggende montage met H = 13 + K − D.

Kenmerken

• Typeextra dun meubelscharnier
• Toepassingkeukendeur bij een koelkast met sleepcontact
• Potboringø 35 mm
• Schroefgatenop 48 mm
• Openingshoek94°
• Inclusief grondplaat
• Verpakkingper stuk

Voor koelkasten met een deur-op-deursysteem zijn er de koelkastscharnieren deur-op-deur. Meer speciale scharnieren vind je in de categorie.

Montage

Ondersteun de deur en maak het oude scharnier los. Zet het nieuwe in het potgat van ø 35 mm, schroef het vast en zet het op de grondplaat. Stel de deur af, zodat hij gelijk ligt met de deuren ernaast en de koelkastdeur goed volgt.

Onderhoud

Controleer af en toe of de koppeling tussen de keukendeur en de koelkastdeur nog goed vastzit. Een losse koppeling trekt aan het scharnier en laat de deur scheef hangen.
