Verstekscharnier 45° vernikkeld – opening 135°

Het verstekscharnier van 45 graden is een speciaal scharnier voor verstekoplossingen: een deur en een kastzijde die onder 45° op elkaar aansluiten, zodat er in de hoek een strakke, schuine naad ontstaat zonder zichtbare kantlijn. Een gewoon scharnier werkt daar niet, omdat de deur dan tegen de kast zou stoten. Dit scharnier opent tot 135° en is vernikkeld. Het wordt in deur en kast ingeboord.

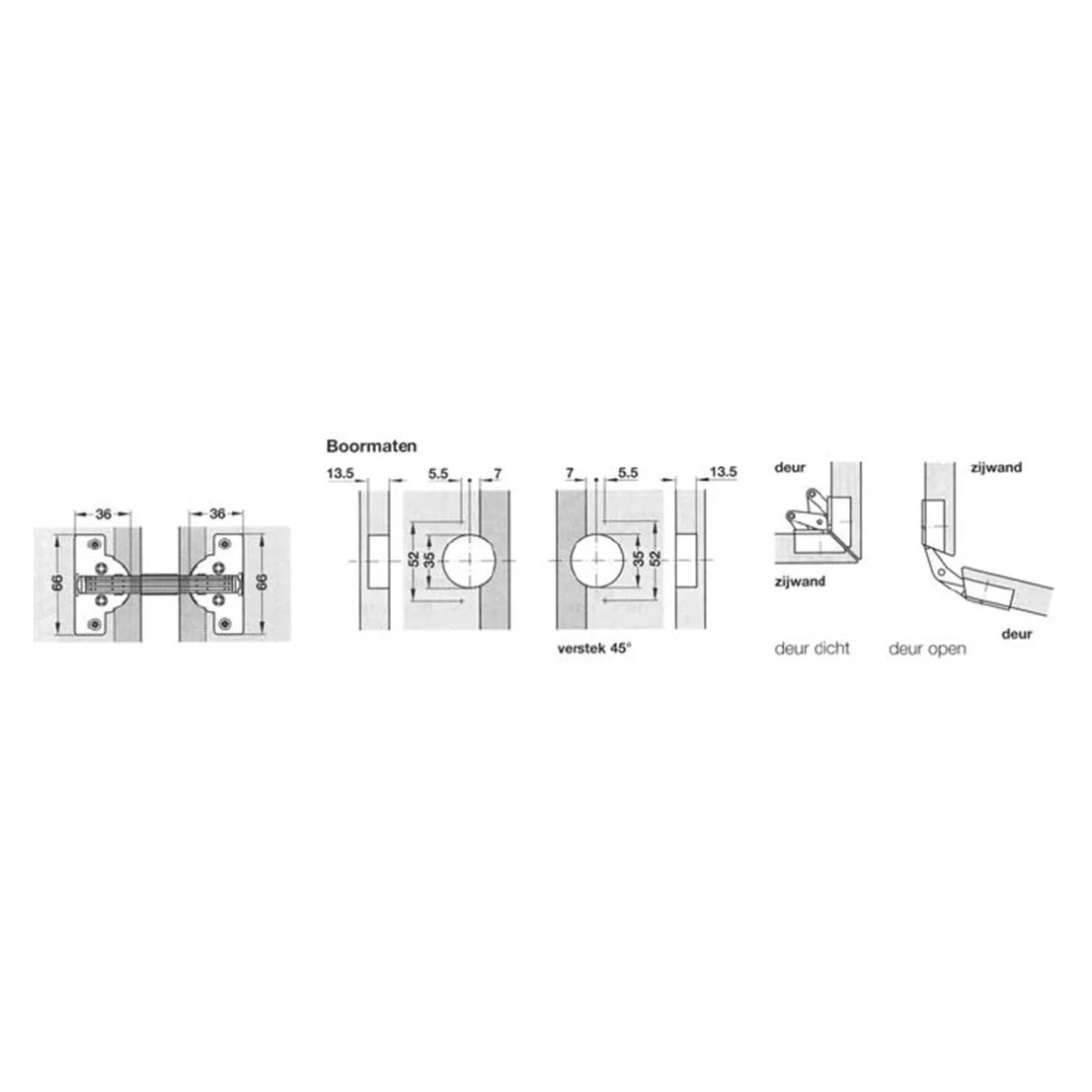

Je ziet verstekdeuren bij hoekkasten, open kastjes met een strak design en meubels waarbij de hoek één doorlopend vlak lijkt. Omdat de deur bij het openen eerst iets naar voren beweegt, raken de schuine kanten elkaar niet. Het montageschema bij de afbeeldingen toont de boormaten, de plaatmaten van 36 × 66 mm en de stand van de deur open en dicht.

Kenmerken

• Toepassingdeur in verstek (45°)
• Openingshoek135°
• Afwerkingvernikkeld
• Montageinboren
• Plaatmaten36 × 66 mm (zie montageschema)
• Verpakkingper stuk

Meer speciale scharnieren vind je in de categorie.

Montage

Boor de gaten volgens het montageschema in deur en kast. Zet het scharnier in de gaten en schroef het vast. Sluit de deur voorzichtig om te controleren of de verstekkanten mooi op elkaar aansluiten zonder te schuren.

Onderhoud

Controleer af en toe of de schroeven vast zitten. Een losse schroef bij een verstekdeur laat de schuine kanten tegen elkaar schuren, waardoor de rand beschadigt. Stel de deur dan opnieuw af.
