Mepla scharnier 110° inliggend ø 35 mm compleet met grondplaat

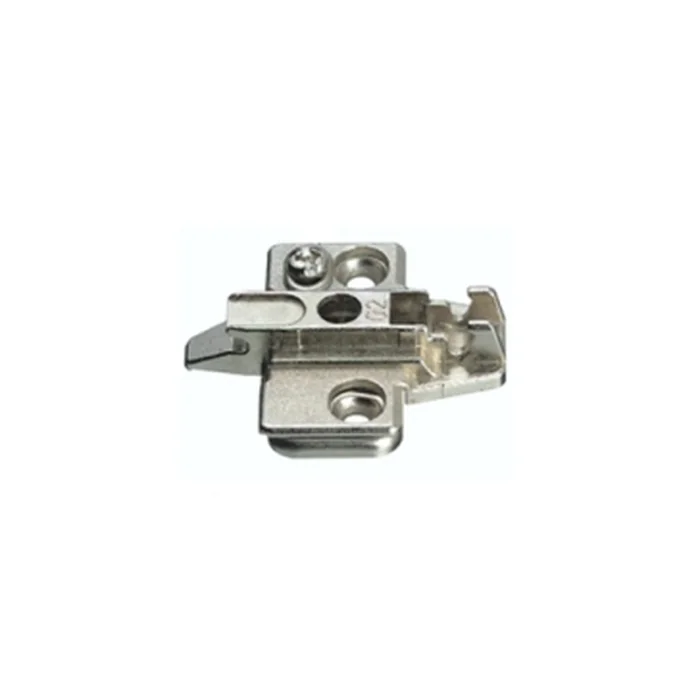

Het inliggende Mepla-scharnier van 110 graden is een scharnier voor een deur die in de kastkorpus valt, dus tussen de zijwanden in. De voorkant van de deur ligt dan gelijk met de voorkant van de kast. Daarvoor heeft het scharnier een sterk gebogen arm. De deur gaat 110° open. Het scharnier is vernikkeld en wordt compleet met kruisgrondplaat geleverd.

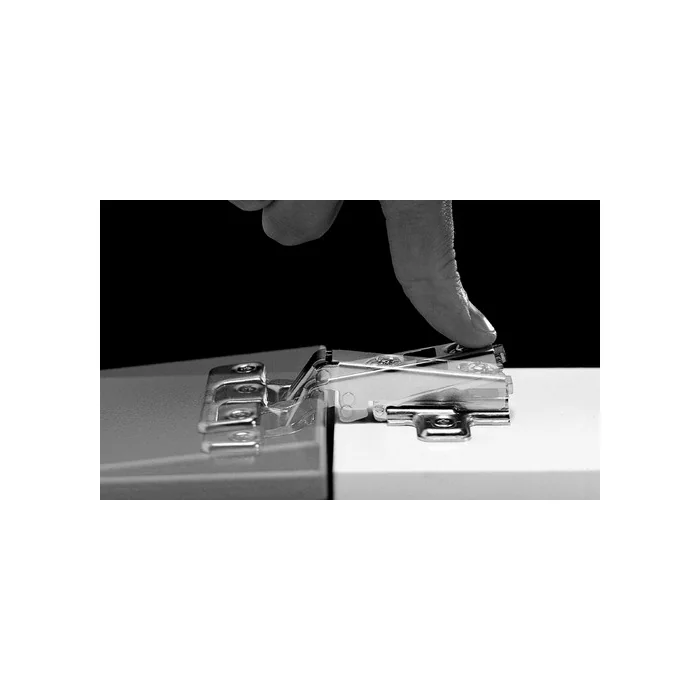

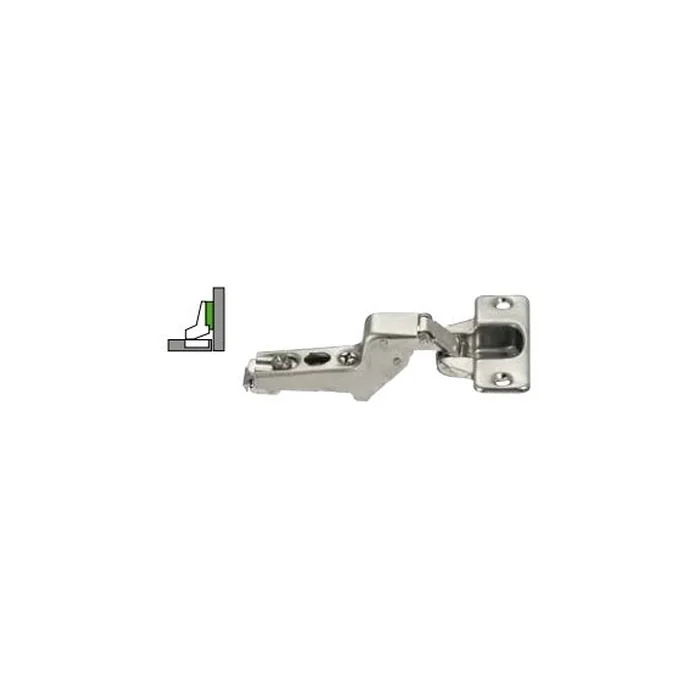

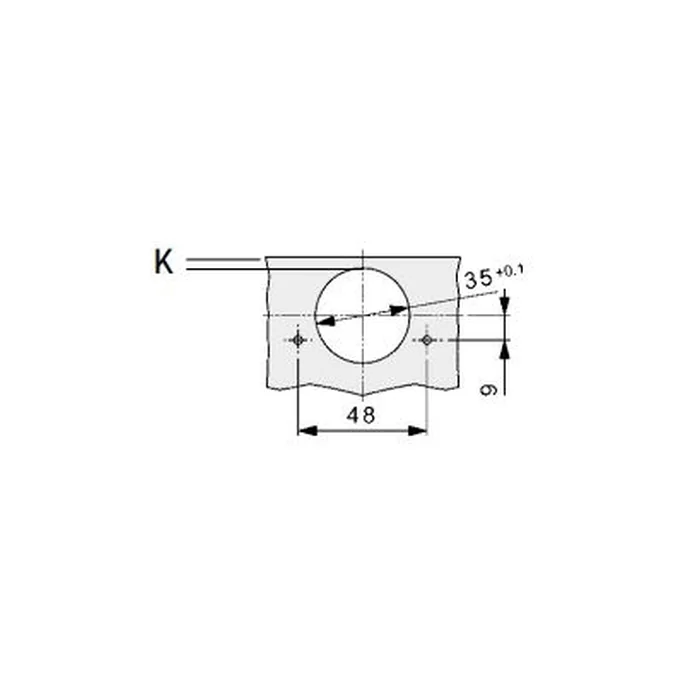

Met het clipsysteem klik je het scharnier zonder gereedschap op de grondplaat. Het pictogram op de foto toont de inliggende montage. De pot heeft een diameter van 35 mm en de schroefgaten liggen op 48 mm.

Kenmerken

• MerkMepla (Grass)
• Openingshoek110°
• Deurpositieinliggend
• Potboringø 35 mm
• Schroefgatenop 48 mm, 9 mm uit het hart van de pot
• Bevestigingclipsysteem, met grondplaat
• Verpakkingper stuk

Ligt je deur over de kastzijde, kies dan het Mepla scharnier 110° of de halfopliggende uitvoering. Ander Mepla-beslag vind je bij Mepla scharnieren.

Vervangen

Klik het oude scharnier los van de grondplaat en draai het uit de deur. Zet het scharnier in het potgat en schroef het vast. Klik het op de grondplaat en controleer of de deur rondom gelijk in de opening valt. Stel de voegen bij met de stelschroeven; zie kastdeurtjes afstellen.

Onderhoud

Bij een inliggende deur zie je elke afwijking direct aan de voegen. Kijk daarom af en toe of de schroeven nog vastzitten en stel de deur tijdig bij. Smeren is niet nodig; een vochtige doek is genoeg.
