Mepla scharnier 110° halfopliggend ø 35 mm compleet met grondplaat

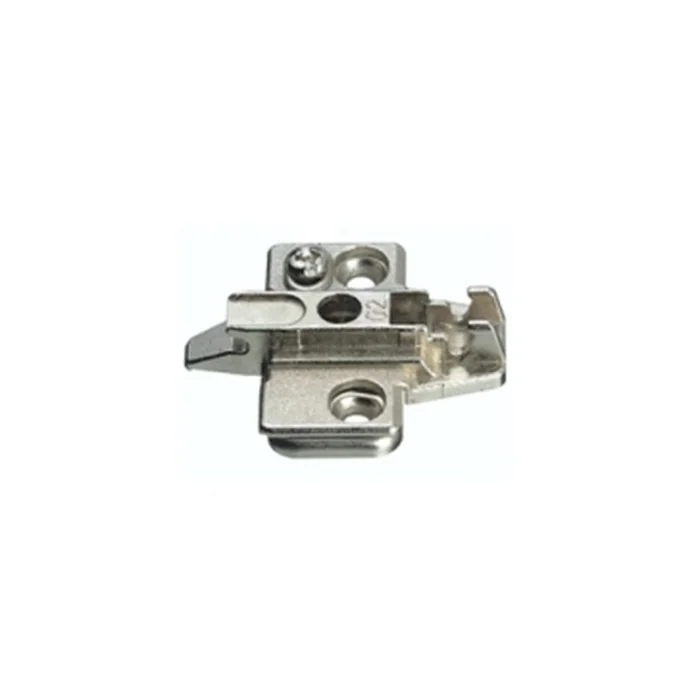

Het halfopliggende Mepla-scharnier is een scharnier van 110° voor deuren die maar voor een deel over de kastwand liggen: de opligging is ongeveer 6 mm. Je gebruikt het vooral bij tussenwandmontage, waarbij twee deuren aan dezelfde wand hangen en elk de helft van die wand afdekken. De vernikkelde uitvoering komt compleet met een kruisgrondplaat.

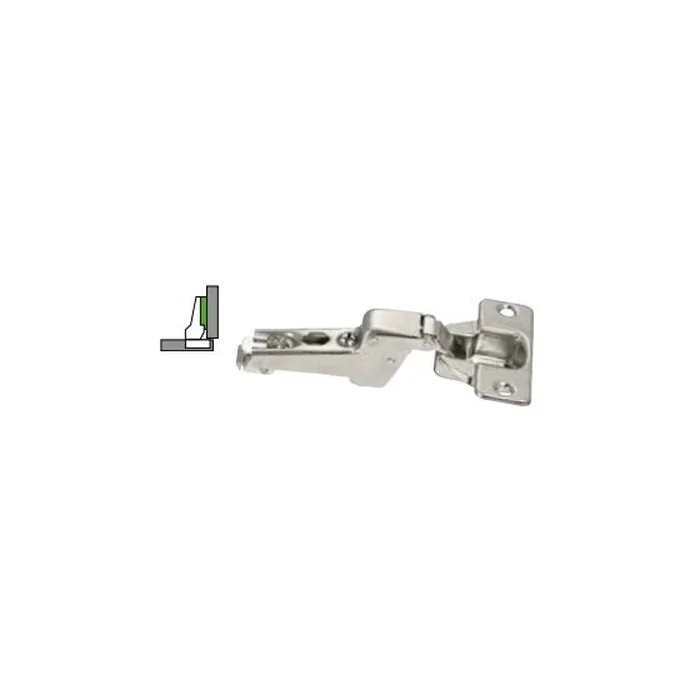

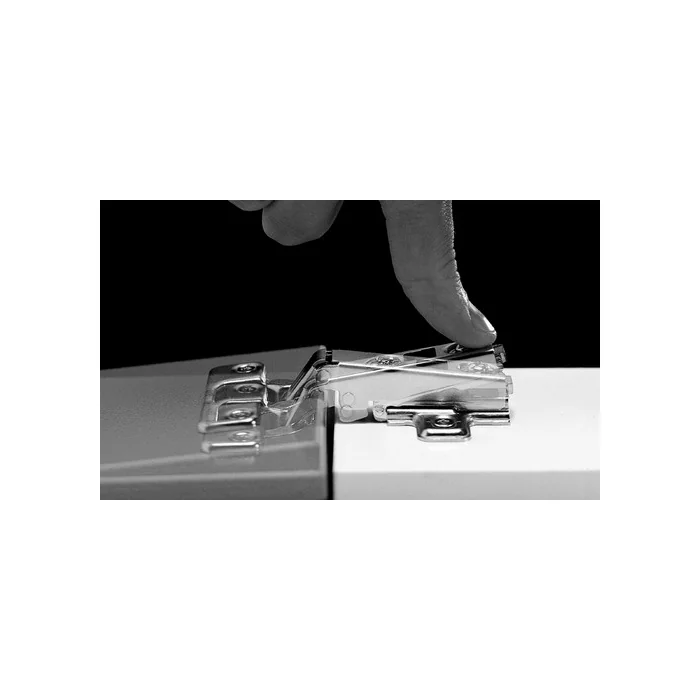

De arm is iets gebogen, zodat de deur half over de wand valt; het pictogram op de foto laat die halfopliggende montage zien. Dankzij de clipbevestiging is er geen gereedschap nodig om het op de grondplaat te zetten.

Kenmerken

• MerkMepla (Grass)
• Openingshoek110°
• Deurpositiehalfopliggend, ca. 6 mm
• Toepassingtussenwandmontage

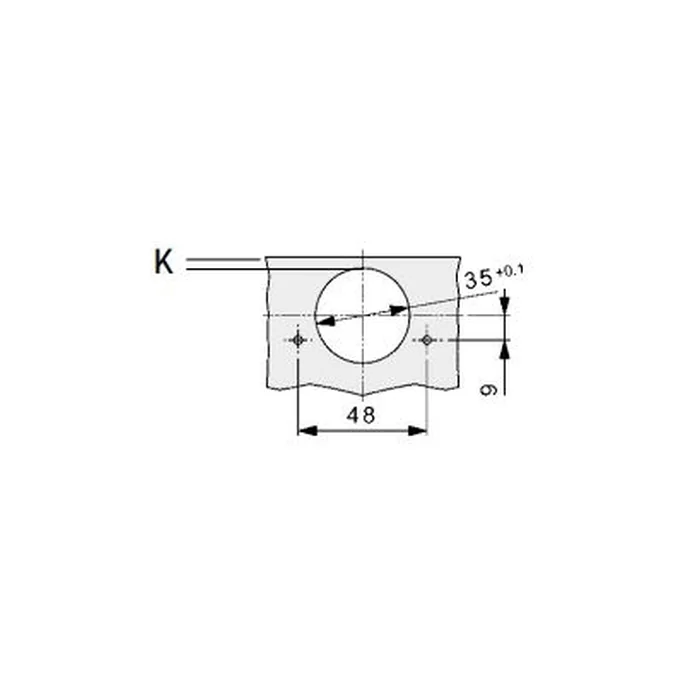

• Potboringø 35 mm
• Schroefgatenop 48 mm
• Bevestigingclipsysteem, met grondplaat
• Verpakkingper stuk

Voor een volledig opliggende deur is er het Mepla scharnier 110°, en voor een deur in de kast de inliggende uitvoering. Andere modellen vind je bij Mepla scharnieren.

Montage

Klik het oude scharnier los en draai het uit de deur. Zet het scharnier in het potgat en schroef het vast. Klik het met één klik op de grondplaat. Doe daarna de deur ernaast dicht en kijk of de twee deuren een gelijke voeg hebben op de tussenwand. Stel zo nodig bij; zie kastdeurtjes afstellen.

Onderhoud

Bij twee deuren op één wand is een gelijke voeg belangrijk, anders raken de deuren elkaar. Controleer dat af en toe en draai losse schroeven aan. Het scharnier hoeft niet gesmeerd te worden.
