Salice vouwdeurscharnier met kunststof glijwiel

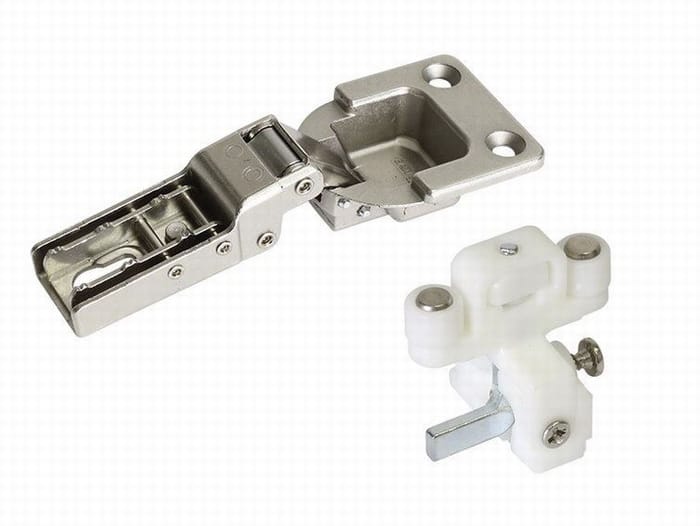

Het Salice-vouwdeurscharnier is bedoeld voor een vouwdeur: een deur uit twee delen die bij het openen dubbelvouwt, bijvoorbeeld bij een hoekkast of een smalle nis. Het scharnier wordt geleverd met een kunststof plaatje met glijwiel. Dat glijwiel loopt in een glijprofiel aan de bovenkant van de kast en geleidt het vouwende deurdeel. Het scharnier heeft een pot van ø 35 mm en is in hoogte en zijwaarts verstelbaar. Een vouwdeur neemt bij het openen minder ruimte in dan een gewone deur, wat handig is in een smalle doorloop.

Kenmerken

• Toepassingvouwdeur

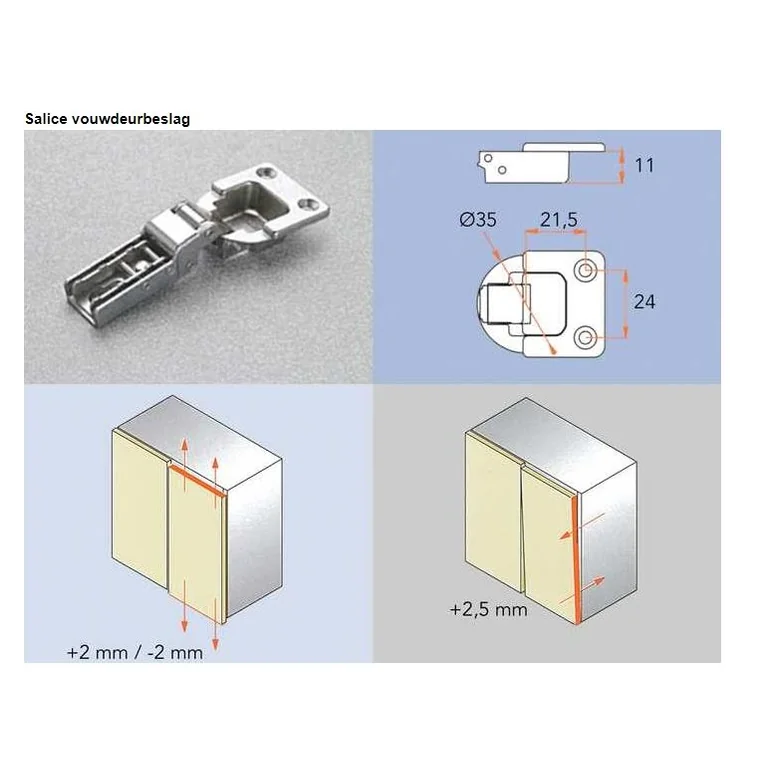

• Potboringø 35 mm
• Plaatmaten21,5 × 24 mm, hoogte 11 mm
• Verstelling+2/−2 mm en +2,5 mm

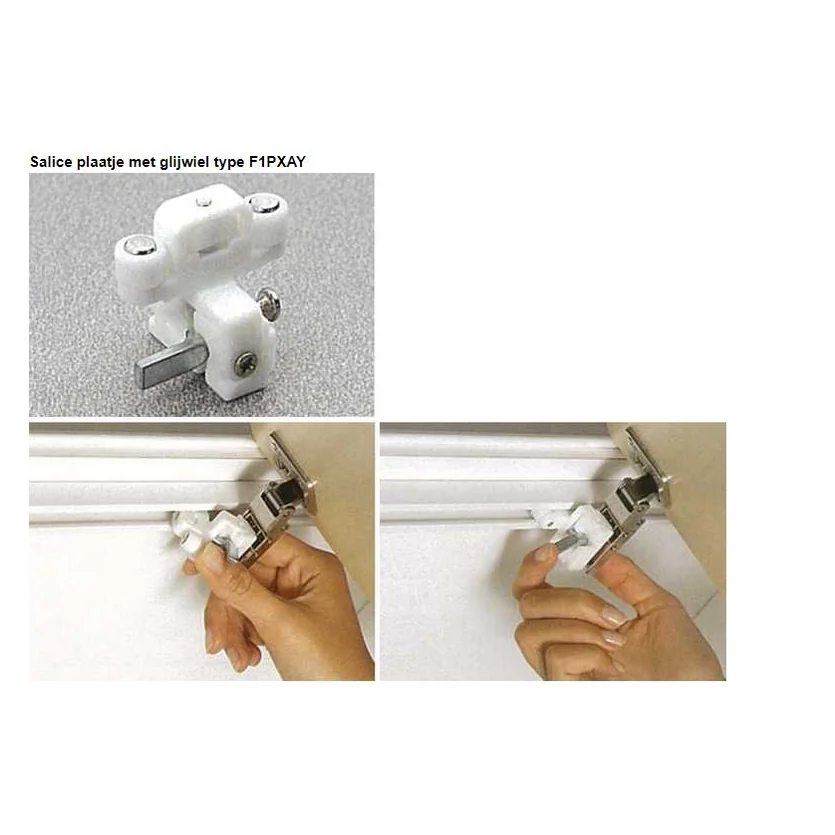

• Inclusiefkunststof plaatje met glijwiel (type F1PXAY)

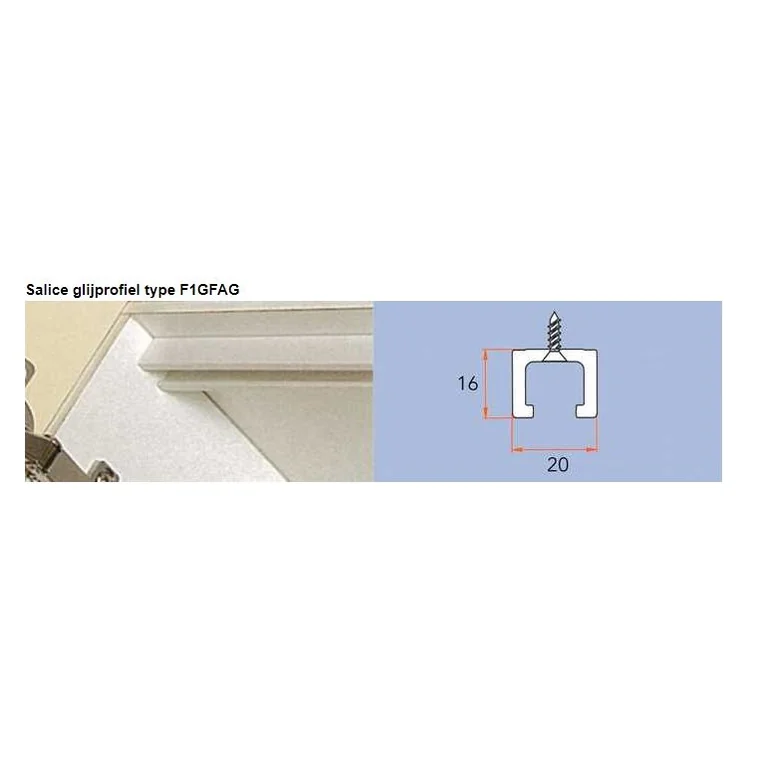

• Glijprofieltype F1GFAG, 20 × 16 mm
• Verpakkingper stuk

Om de twee deurdelen te koppelen is er een Salice koppelscharnier. Andere modellen vind je bij Salice scharnieren.

Vervangen en afstellen

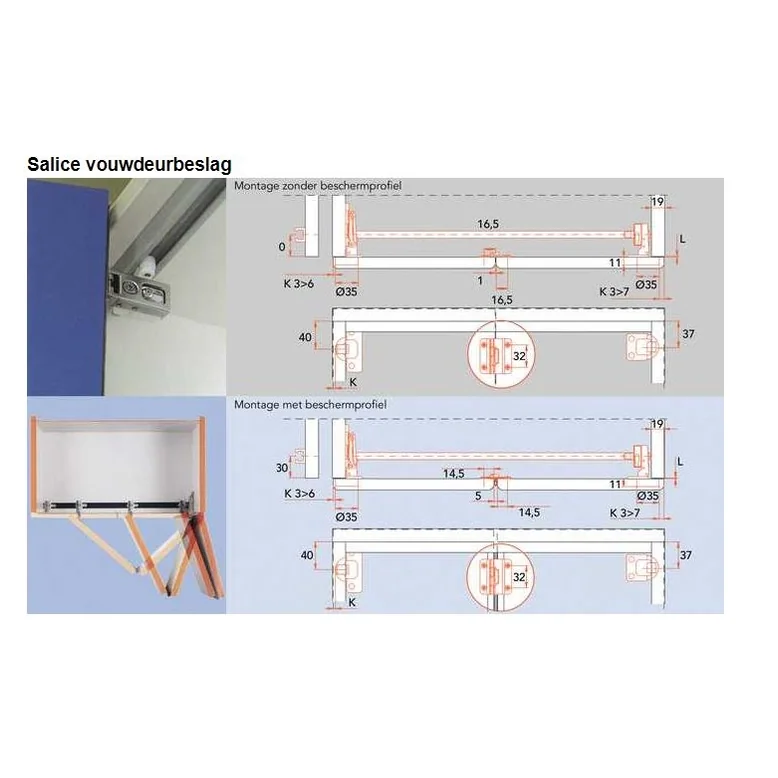

Ondersteun het deurdeel en maak het oude scharnier los. Zet het scharnier in het potgat en schroef het vast. Zet het plaatje met glijwiel op de juiste plek, zodat het wiel in het profiel loopt. Stel daarna de deur af met de verstelmogelijkheden van +2/−2 en +2,5 mm.

Onderhoud

Houd het glijprofiel schoon en stofvrij, dan loopt het glijwiel soepel. Een stroef lopende vouwdeur ligt vaak aan vuil in het profiel. Is het kunststof plaatje met glijwiel versleten, vervang dan het hele scharnier.
